Non-metallic sealing meterials
PTFE Expanded Joint Sealant Gasket
High-Performance PTFE Expanded Joint Sealant Gasket for Reliable Industrial Sealing
PTFE 팽창 조인트 실란트 가스켓으로,
우수한 내화학성과 유연성을 바탕으로
다양한 산업 환경에서 안정적이고
신뢰성 높은 밀봉 성능을 제공

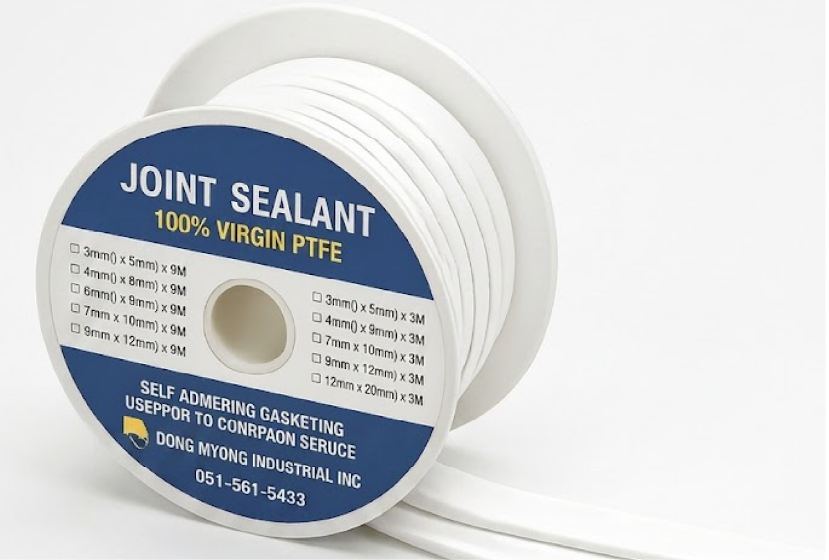

PTFE 팽창형 조인트 실란트 가스켓
본 제품은 순수 PTFE를 팽창시킨 씰링 소재로, 우수한 유연성과 높은 밀착성을 갖추고
있습니다. 비표준 플랜지, 거친 표면, 충분한 체결력이 확보되지 않는 환경에서도 안정적인
밀봉 성능을 발휘합니다. 또한 뛰어난 내화학성과 청정성을 바탕으로, 부식성 유체 또는
오염 방지가 중요한 환경에서도 적합한 씰링 솔루션을 제공합니다.
This PTFE is an expanded, pure PTFE sealing material. It is highly conformable
and flexible, making it suitable for applications involving non-standard flanges,
rough surfaces, and areas where sufficient sealing force cannot be applied.
It offers outstanding chemical resistance and is inherently clean, making
it particularly suitable for sealing against aggressive media or in applications
where contamination must be avoided.
Application
적용 분야
| Maximum Service Temp. | 260°C |
| Maximum Service Pressure | 20 kgf/cm² |
| Applied Fluids | Chemical pipe, steam & heat exchanger |
| flange with rough surface & places where the strong bolting force is not available. |
Size
치수
| Width(mm) | Thickness (mm) | Length(M) |
|---|---|---|
| 7.0 | 2.5 | 15 |
| 10.0 | 3.0 | 8 |
| 12.0 | 4.0 | 4.5 |
| 16.0 | 6.0 | 4.5 |
| 20.0 | 7.0 | 4.5 |
| 25.0 | 5.0 | 4.5 |
| 25.0 | 7.0 | 4.5 |
Installation Instructions
설치 방법
| – 최적의 접착을 위해 플랜지 표면을 깨끗이 세척합니다. | – Thoroughly clean the flange surface to ensure optimal adhesion. |
| – 모든 치수를 정확하게 측정합니다. | – Measure all dimensions accurately. |
| – 접착용 이형 필름을 제거합니다. | – Remove the adhesive backing tape. |
| – 실란트를 표면에 균일하게 부착합니다. | – Apply the sealant evenly to the surface. |
| – 양 끝단을 겹치도록 마감하여 설치를 완료합니다. | – Complete the installation by overlapping both ends as shown. |
Size Selection Critrria
사이즈 선정 기준
| Flange Diameter | 0 - 500 Ø | 500 - 1000 Ø | 1000 - 1500 Ø | Over 1500 Ø |
|---|---|---|---|---|
| Joint Sealant Size (mm) | 3 - 9 | 6 ~ 12 | 9 - 16 | 12 - 19 |
