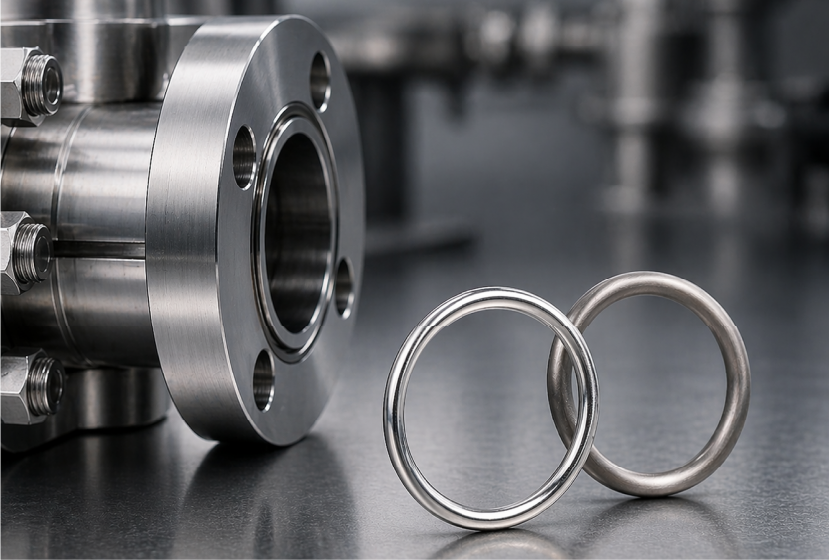

Metal O-Ring Gasket
메탈 O-링 가스켓
메탈 O-링 가스켓은 스테인리스강(SUS 321) 또는 인코넬(IN-600) 튜브를
사용하여 제작됩니다. 금속 튜브를 정밀하게 성형 및 용접하고, 고도의 가공 공정을
통해 우수한 치수 정밀도와 밀봉 성능을 구현합니다.
가스 및 휘발성 유체, 진공 환경 등 다양한 산업 조건에서 안정적인 밀봉을 제공하며,
보다 높은 밀봉 성능이 요구되는 경우 PTFE 코팅 타입 또는 실버 도금 타입을
권장합니다. 용도에 따라 두 가지 타입으로 제공됩니다.
Metal O-Ring gaskets are manufactured from stainless steel (SUS 321)
or Inconel (IN-600) tubes. The metal tube is precisely bent, welded, and
finished to ensure high dimensional accuracy and sealing performance.
They are designed for sealing gases, volatile fluids, and vacuum
applications. For enhanced sealing efficiency, PTFE-coated or
silver-plated types are recommended.Two types are available
depending on application requirements.
Type and Recommendation
타입 및 권장 사항
 |
Standard type : From vacuum to 70kgf/cm2 |
|---|---|
 |
With small vent holes type : Small vent
holes of 2 and over are made either ID or
OD side of gasket. Self sealing type : For high pressure seal over 70kgf/cm2 |
Service Range
사용 범위
| Maximum Pressure Range | up to 4000kgf/cm2 for water up to 3000kgf/cm2 for gases up to 106mm Hg for vacuum service |
|---|
Lubricating oil, Hydraulic fluid, Fuel, Molten plastic, Molten rubber, Steam, Hot water
Standard Material & Operating Temperature
표준 재질 및 운용 온도 범위
| Material | Code | Coating | Service Temp.(°C) | Remarks |
|---|---|---|---|---|
| SUS 321 | 321 | None PTFE Silver | -250 ~ 300 -250 ~ 250 ~ 300 |
Coating Thickness : 0.03~0.05mm Plating Thickness : 0.03~0.05mm |
| Inconel 600 | IN | None PTFE Silver | ~ 500 ~ 250 ~ 500 |
Coating Thickness : 0.03~0.05mm Plating Thickness : 0.03~0.05mm |
Standard Dimensions
표준 규격
[Unit : mm]
| Tube Diameter |
Standard Wall Thickness |
Available Size(O.D) |
Recommended Size |
Compression Load(1) |
|---|---|---|---|---|
| 0.8 | 0.15 | 6~30 | 6~25 | 60kgf/cm |
| 1.6 | 0.36 | 13~200 | 15~50 | 200~250 |
| 2.4 | 0.48 | 40~500 | 40~200 | 200~250 |
| 3.2 | 0.50 | 50~150 | 65~700 | 150~250 |
| 4.8 | 0.80 | 150~1500 | 500~1200 | 300~350 |
| 6.4 | 0.80 | 250~1500 | 1000~1500 | 150~200 |
(1)For SUS 321
